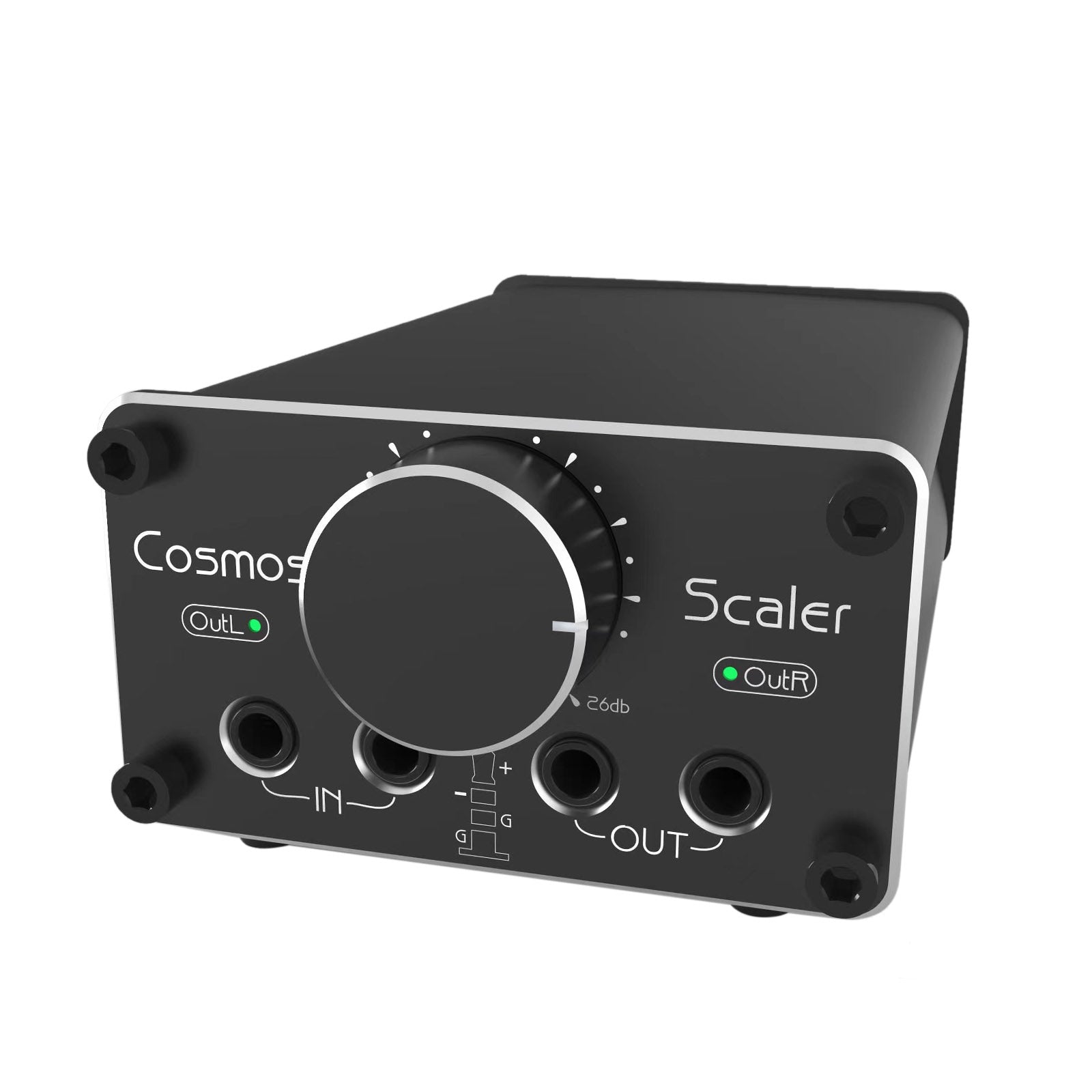

E1DA Cosmos Scaler
Einführung des E1DA Cosmos Scalers
Der E1DA Cosmos Scaler wurde für Audiophile und Profis entwickelt und ist ein außergewöhnlich leistungsstarker, rauscharmer und verzerrungsarmer Vorverstärker mit variabler Verstärkung, der speziell für den Cosmos ADC entwickelt wurde.
Verarbeitungsqualität
Hergestellt aus sandgestrahltem, schwarz eloxiertem Aluminium mit präzisen Lasermarkierungen. Innen besteht es aus einem Verbund aus OPA1612+OPA1656, Viking-Widerständen, Murata- und Samsung C0G-Kondensatoren und hochwertigen Steckverbindern/Relais aus Taiwan.
Eingabemöglichkeiten
2 Kanäle symmetrisch mit Impedanz von 200/100kOhm (sym/unsym). Akzeptiert einen 3,5-mm-Stecker mit bis zu 20/10Vrms (sym/unsym). Einzigartiger MONO-Modus: Wenn nur der linke Eingang verwendet wird, wird das Signal automatisch auch an den rechten Kanal weitergeleitet. Darüber hinaus sind die kurzen Kabel der Cosmos APU nahtlos mit dem Scaler kompatibel.
Ausgabekompetenz
2 Kanäle symmetrisch mit Impedanz von 20/10 hm (sym/unsym). 3,5-mm-Buchsenunterstützung mit bis zu 20/10 Vrms (sym/unsym). Die kurzen Kabel der Cosmos APU sind ebenso für den Scaler-Ausgang geeignet. Variable Verstärkungstabelle: Dieses Gerät verfügt über 16 Positionen, die mit dem Knopf eingestellt werden können. Bereiche von 0 dB bis 26,078 dB. Insbesondere in der Position „Auto“ fungiert der Scaler als ultraschneller Autoranger (100 ms), wobei der linke Kanal auf 4,5 Vrms abzielt. Für den Autoranger ist nur der Bereich von 20 Hz bis 20 kHz gültig.
Frequenzgang
Der Scaler weist einen bemerkenswerten Frequenzgang von 0,2 Hz bis 570 kHz bei 26 dB Verstärkung +,5/-3 dB auf. Er kann bis zu 0,2 Hz bis 7,11 MHz bei 0 dB Verstärkung reichen, obwohl dies stark von der Kapazität des Kabels abhängt. Er ist bis zu 7 m Mikrofonkabel stabil.
Restgeräusche
Ein minimaler Rauschabstand von 250 nVrms(A) bei 26 dB Verstärkung.
Verzerrungen
Aufgrund der enormen Schleifenverstärkung des OPA1612+OPA1656-Komposits sind genaue Messungen eine Herausforderung. Schätzungen gehen jedoch davon aus, dass sie etwa 100-mal geringer ist als beim Cosmos ADC oder H3 und bei 0 dB Verstärkung bei etwa -175 dB bei 1 kHz liegt.
Übersprechen
Zeigt eine außergewöhnliche Übersprechleistung mit L->R bei -133 dB und R->L bei -158 dB@1 kHz, wenn der nicht verwendete Eingang bei 0 dB Verstärkung kurzgeschlossen wird.
Technical Details
- 1 x E1DA Cosmos Scaler
- User Manual
